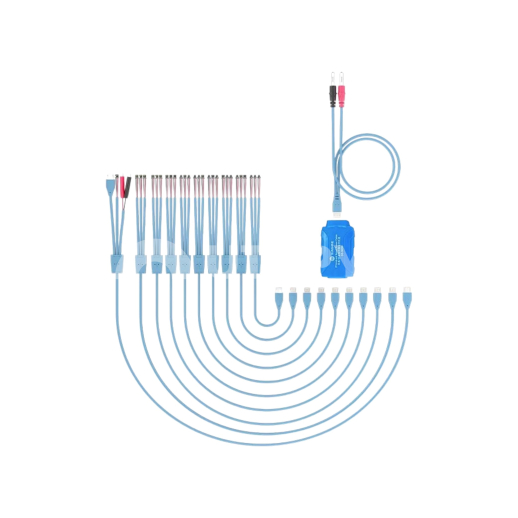

Câble de Démarrage et Diagnostic SUNSHINE SS-905D Version 11.0

Description

Le câble de démarrage et d'alimentation universel SUNSHINE SS-905D V11.0 constitue un outil de diagnostic fondamental au sein des ateliers de réparation spécialisés en micro-soudure, des centres de reconditionnement et des comptoirs SAV B2B. Conçu pour rationaliser la recherche de pannes sur cartes mères mobiles (iOS et Android), ce faisceau professionnel permet d'alimenter directement un circuit imprimé hors du châssis sans avoir à raccorder de batterie physique. Il s'avère indispensable pour mesurer les consommations électriques en temps réel, détecter les courts-circuits francs ou secondaires et valider le démarrage des terminaux lors des opérations de remplacement de puces ou de reballing BGA.

Sur le plan de l'architecture électronique, la version 11.0 du SS-905D embarque un module PCB central de régulation équipé de puces de protection actives contre les surtensions et les surintensités. Chaque sous-nappe est munie de composants CMS intégrant les résistances d'identification de batterie (lignes BSI et BAT_ID), évitant ainsi les phénomènes de redémarrage en boucle ou de blocage du processeur au boot, fréquents lorsque les cartes mères ne détectent pas le contrôleur logique d'un accumulateur d'origine. Les lignes de câblage sont confectionnées à partir de tresses en cuivre étamé pur à haute conductivité, protégées par une gaine externe en silicone souple haute température, garantissant une flexibilité optimale sur le plan de travail et une excellente tenue face aux projections accidentelles de fer à souder.

L'interface de connexion s'appuie sur une sélection de connecteurs FPC moulés de précision avec contacts plaqués or, calibrés spécifiquement pour s'adapter aux connecteurs de batterie des iPhone de la génération 8 jusqu'à l'iPhone 17 Pro Max, ainsi qu'aux principaux standards des marques Android (Samsung, Huawei, Xiaomi, Oppo, Vivo). Côté alimentation de laboratoire, le faisceau est pourvu de fiches bananes standards 4 mm en métal renforcé, compatibles avec la totalité des alimentations régulées du marché. L'agencement logique et le repérage clair des têtes FPC permettent une sélection rapide de la sous-nappe adaptée lors des interventions à forte cadence.

Caractéristiques techniques

• Référence constructeur : SUNSHINE SS-905D (V11.0)
• Technologie / Matériau : Tresses de cuivre étamé, isolant en silicone thermique souple, puces de protection électroniques et connecteurs FPC plaqués or
• Compatibilité : Universelle (Séries Apple iPhone 8 à iPhone 17 Pro Max, et smartphones Android Samsung, Huawei, Xiaomi, Oppo, Vivo, Honor)
• Dimensions : Longueur du faisceau principal : ~100 cm
• Poids : 180 g
• Alimentation / Normes : Entrée fiches bananes 4 mm (Tension d'utilisation recommandée : 3,8V - 4,2V CC / 5A max), Circuit de protection anti-surchauffe et anti-court-circuit, CE
• Connectique d'entrée : Fiches Bananes Mâles 4 mm pour alimentation stabilisée

Conseil d'Atelier & Usage

Avant d'enclencher un connecteur FPC du câble SUNSHINE SS-905D V11.0 sur la carte mère sous test, veillez à régler votre alimentation stabilisée sur la tension nominale exacte de la batterie du terminal (généralement entre 3,8V et 4,2V) et limitez l'intensité à 2A ou 3A. N'exercez jamais de pression forte sur les connecteurs FPC lors du clipsage : un désalignement peut tordre les micro-broches métalliques de la carte mère. En cas de détection d'un court-circuit franc (bip de l'alimentation de laboratoire), la protection intégrée au boîtier du SS-905D coupe la ligne pour éviter la destruction des composants voisins ; coupez immédiatement la sortie de l'alimentation avant de procéder à la recherche du composant défaillant.
