Alimentation Numérique Régulée RF4 RF-2003M 60W

Description

L'alimentation régulée numérique RF4 RF-2003M (60W / 15V / 3A) constitue un équipement de mesure et de diagnostic fondamental pour les ateliers de réparation B2B, les techniciens en micro-soudure et les centres de reconditionnement. Spécialement développée pour l'analyse de cartes mères de smartphones et tablettes, cette source de tension continue stabilisée permet de simuler la connexion d'une batterie, de réaliser des tests de boot à froid et d'isoler rapidement les lignes sous-jacentes en court-circuit sans risquer la détérioration des composants semi-conducteurs environnants.

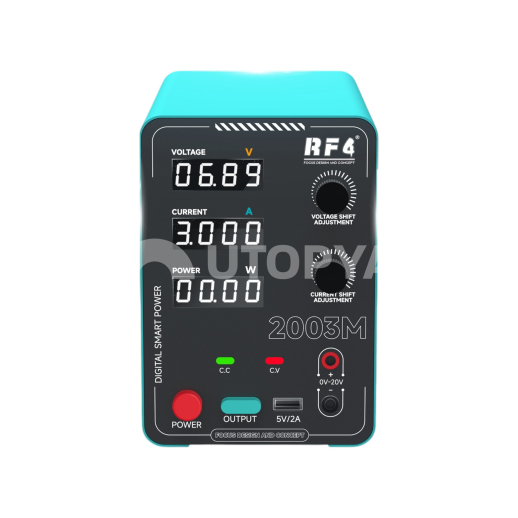

Sur le plan de la conception électronique, la RF4 RF-2003M délivre une tension réglable de 0 à 15 Volts et une intensité ajustable de 0 à 3 Ampères, avec une résolution d'affichage de haute précision atteignant 10 mV et 1 mA. L'appareil est architecturé autour d'un circuit de régulation à très faible ondulation thermique et électromagnétique (Low Ripple), garantissant un signal électrique linéaire d'une stabilité exceptionnelle (précision ≤ 0,5%). Le panneau avant intègre un triple écran numérique à LED permettant la lecture instantanée et simultanée de la tension (V), de la consommation d'intensité (A) et de la puissance restituée en Watts (W). Un port auxiliaire USB 5V / 2A est directement accessible en façade pour alimenter ou tester la charge de périphériques externes.

La sécurité de la station repose sur une architecture multi-niveaux intégrant un commutateur de sortie physique indépendant (bouton Output), permettant au technicien d'interrompre l'alimentation du composant sous test sans couper la station ni dérégler les consignes enregistrées. Un système de coupure automatique en cas de surcharge (Overload Protection) et un fusible de protection T3A/250V réagissent immédiatement à la moindre surintensité pour prévenir tout choc thermique destructeur sur les cartes mères iOS et Android.

Caractéristiques techniques

• Référence constructeur : RF4 RF-2003M
• Technologie / Matériau : Alimentation CC régulée numérique à découpage / Châssis métallique ESD Safe
• Compatibilité : Universelle (Analyse et diagnostic de cartes mères, composants électroniques, câbles boot)
• Dimensions : Non spécifié
• Poids : Non spécifié
• Alimentation / Normes : Entrée 220V AC (50Hz) / Sortie 0-15V DC - 3A Max (60W), Sortie USB 5V/2A, Certification CE

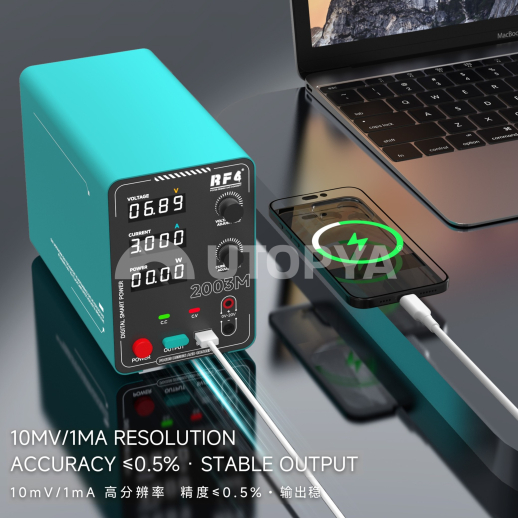

• Précision & Résolution : Résolution 10 mV / 1 mA, Précision globale ≤ 0,5%
• Sécurités intégrées : Commutateur de sortie indépendant (Output), Protection anti-surcharge, Fusible T3A/250V

Conseil d'Atelier & Usage

Pour vos opérations de recherche de court-circuit par injection de tension sur carte mère (technique dite du "Voltage Injection"), veillez toujours à régler la tension limite sous le seuil d'alimentation maximal de la ligne ciblée (par exemple 1,2V à 1,8V pour une ligne VDD_MAIN ou CPU) avant d'activer la sortie via l'interrupteur indépendant "Output". N'utilisez pas de câble de démarrage générique de mauvaise qualité : préférez des nappes de boot blindées à faible résistance interne pour éviter les chutes de tension parasites. En cas de déclenchement répété de la protection anti-surcharge, vérifiez l'intégrité de vos tresses de masse avant de modifier les seuils d'intensité.
